液晶拼接屏產品使用說明書

2016-2-26 11:27:44??????點擊：

液晶拼接屏產品使用說明書

一、前言-------------------------------------------3

二、注意事項---------------------------------------4

三、安全使用說明-----------------------------------4

四、功能說明---------------------------------------5

1、附件--------------------------------------------5

２、接口說明---------------------------------------5

３、系統連接安裝方式-------------------------------6

４、常見故障處理-----------------------------------8

５、性能指標---------------------------------------9

五、控制軟件使用說明-------------------------------9

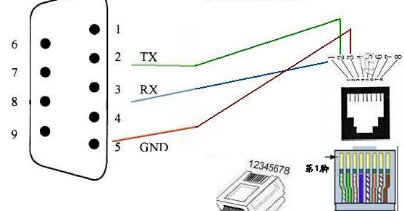

六、RJ45轉接口線序--------------------------------19

一、前言

歡迎選用液晶拼接產品，為了您能更好的使用本產品，使用前請仔細閱讀本手冊。

液晶拼接產品采用獨特的嵌入式結構設計，可接受各種圖像信號源輸入，直接驅動全系列的大尺寸液晶屏,并經分割、放大后，實時無失真地在各種大屏幕圖像拼接墻體上顯示。處理過程完全硬件化,不需要電腦和啟動軟件等操作,非常簡便。畫面無延時,無拖尾現象,自然流暢,畫質細膩，最大支持15X15的液晶屏拼接。

液晶圖像拼接處理器采用了運動偵測與補償運算、內插運算、邊緣平滑處理及雜波信號抑制等尖端處理技術，其3D視頻亮色分離電路單元,3D的逐行處理及幀頻歸一轉化電路單元,3D數字信號降噪單元,可將普通PAL/NTSC隔行掃描視頻信號采集變?yōu)橹鹦袙呙璧模弋嬞|(zhì)、高分辨率的高清電視和計算機圖像信號。

液晶圖像拼接處理器支持計算機圖像信號輸入及其顯示，可實現最高達1920×1080高分辨率WUXGA輸出，支持全系列的大尺寸液晶屏。

液晶拼接處理器可以支持多路不同的視頻源，同時顯示在不同的屏幕上，使用者也可選擇一路視頻源或RGB信號放大至原始圖像的N×M倍，再由顯示單元組成的墻體上實現大屏幕拼接顯示。

二、注意事項

○ 防止明火、高溫和碰撞，請不要置于雨中或潮濕的地方。

○ 在調試和使用過程中，操作不當可能導致設備損壞。

○ 此設備可以連續使用。

○ 請勿在工作中頻繁開關機，嚴禁敲打設備，以上行為都可能使設備損壞和加速設備老化。

○ 做到輕拿輕放。

三、安全使用說明

清潔——用軟布擦拭清潔，勿使用酒精等化學溶液。

電壓——該設備使用標準110V－240V交流市電。

能耗——本產品功耗根據所驅動液晶屏型號而定，總功率

不大于 300W。長期不使用時請關閉電源，并拔掉插頭。

環境——不要將本產品暴露在潮濕、雨、沙地或溫度過高

的地方存儲和使用(加熱設備或太陽光下)。

注意——該設備在工作時請將之置于通風干燥無強烈震動

的地方。

四、功能說明

１、附件

打開包裝請仔細檢查以下物品：拼接驅動顯示單元、說明書、保修卡、合格證、RS-232轉RJ45轉接器

２、接口說明

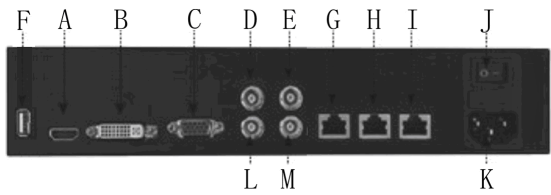

序列號	定義	備注
A	HDMI 接口	HDMI 接口輸入，支持 1080P。
B	DVI 接口	DVI-D 數字信號輸入，支持 1080P。
C	VGA 接口	VGA 模擬輸入，支持 1080P。
D	CVBS-1 輸入（BNC 接口）	視頻1輸入，全面支持 NTSC、PAL 和 SECAM 制式。
E	CVBS-2 輸入（BNC 接口）	視頻 2 輸入，全面支持 NTSC、PAL 和 SECAM 制式。
F	USB 接口	軟件升級、高清底圖功能。
G	RS-232 輸出 A（RJ45 接口）	串口環出控制 A，采用 568B 標準制作。
H	RS-232 輸入（RJ45 接口）	串口輸入，接控制電腦，采用 568B 標準制作。
I	RS-232 輸出 B（RJ45 接口）	串口環出控制 B，采用 568B 標準制作。
J	電源開關	電源船形開關，采用雙通雙斷開關，內嵌3A 保險。
K	交流電源接口	采用 D 形接口，輸入電壓 AC 110V－ 220V。
L	CVBS-1 輸出（BNC 接口）	視頻 1 有源輸出。
M	CVBS-2 輸出（BNC 接口）	視頻 2 有源輸出。

４、常見故障處理

當本產品發生故障時，請立即切斷電源，請不要試圖拆開本機進行維修，可能會造成產品進一步損壞。可按以下步驟進行排除，仍不能解決請與當?shù)亟?jīng)銷商或?qū)I(yè)維修人員聯系。對用戶自行維修過的產品，不在公司保修范圍。

現像

處理方法

不開機（電源指示燈不亮）

1、檢查電源線是否有損壞

2、電源是否己接入市電

3、確認電源己打開

4、電源開關是否損壞

5、保險是否熔斷

所有拼接單元不受控

1、檢查拼接軟件的端口設置是否正確

2、檢查串口線是否有損壞，與產品和PC的接口是否接觸良好

3、檢查PC的串口是否有問題，可換一臺PC測試

4、拼接單元的地址是否設置正確，參見地址設置

個別拼接單元不受控

1、檢查該設備的地址設置是否正確

2、對該設備進行單獨控制是否成功

單個或多個設備VGA/DVI無輸入

1、檢查單元板與信號源端接口是否接觸良好

2、更換一條VGA/DVI線測試

3、該設備是否設置在相應輸入狀態

4、輸入信號是否超出本產品的輸入范圍

5、DVI輸入時，確認有抓到DDC，且有輸出

５、性能指標

工作溫度：0℃-65℃

工作濕度：相對濕度小于95%

功耗：≤300W，視屏的型號和大小而定

電源電壓：95VAC-250VAC

復合視頻制式：PAL、NTSC、SECAM

復合視頻峰值：1Vp-p

控制方式：RS-232（DB9F）

VGA輸入：WUXGA（1920*1080）

DVI輸入：WUXGA（1920*1080）

HDMI輸入：WUXGA（1920*1080）

對屏的支持：WUXGA（1920*1080），雙組10bit

電源：支持47寸以下LCD屏,通過選配電源模塊可以支持47”以上LCD屏

溫控風扇：自動控制

五、控制軟件

PC端控制軟件安裝及應用

系統運行環境：

操作系統中英文Windows98/2000/NT/XP/WIN7/Vista

最低配置CPU：雙核2.0GHz以上

內存：1GB

顯示卡：標準VGA，256色顯示模式以上

硬盤：典型安裝10M

串行通訊口：標準RS232通訊接口或其兼容型號。

其它設備：鼠標器

開始系統

系統運行前，確保下列連線正常：

1、運行本軟件的計算機的RS232線已經正確連接控制器

2、相關控制器的信號線，電源線已連正確

系統運行步驟：

1）打開控制器電源，控制電源指示燈將亮起。

綠色、代表處于開機運行狀態；橙色、代表待機狀態

2）運行本軟件

解壓拼接控制軟件、RAR得到以下三個文件:userlogo、VGA自動調整圖片、串口調試、LCDWall.exe、LcdWall.exe.manifest、MWS_Cfg.ini，該控制軟件為綠色版，無需安裝，直接運行Lcdwall軟件.exe，彈出如圖1控制界面。（注：所有操作必須在串口打開才能操作）

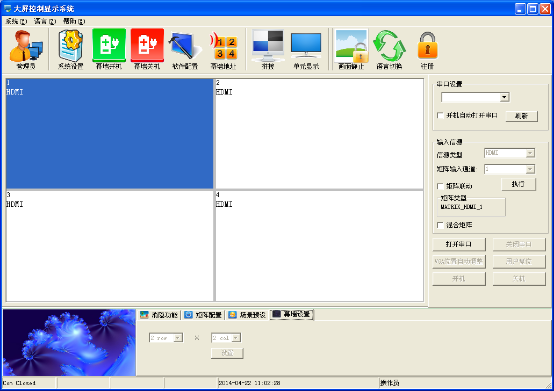

圖1

注:根據安裝軟件版本不同，上圖示例中的界面及其內容可能會存在差異，可咨詢我們的相關售后服務人員

圖1中用操作界面的各部功能說明：

操作區：每一個方格單元代表對應的控制屏幕，可以通過鼠標或鍵盤的點選，拖拉的方式選擇相應的控制單元

功能區：包含常用的功能按鈕

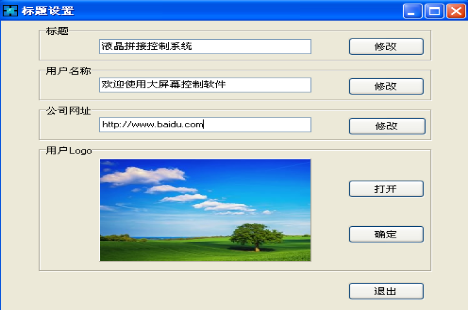

用戶標題區：用戶可根據本身要求，更改界面上的標題顯示

狀態：顯示通訊口狀態，操作權限狀態，和當前的本機時間，日期等

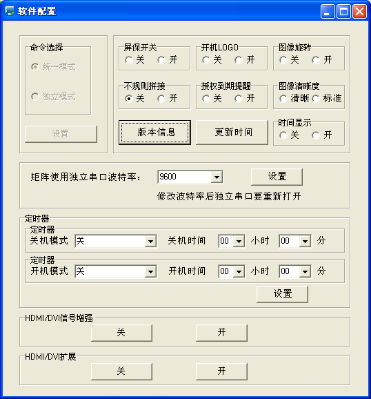

1、軟件設置:

單擊功能圖中“串口設置”如圖2菜單

注：點擊刷新COM口自動配對、再點擊打開連接成功

圖2

“幕墻設置”里的行列根據實際需要來設置，以下以2X2在XP下舉例進行說明（注：如果拼接墻是2X2,則拼接陣列必須設置為2X2,否則會拼接不正確）

2、拼接控制器地址（設備ID）設置

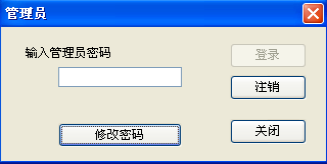

系統設置－－序列號（設置ID）更改：所有設備在出廠時的序列號均為1、用戶要根據自己的需求來設置屏幕序列號。管理員用戶進入“幕墻地址”設置、針對每個屏幕顯示的機器碼，填入相應的目標序列號，點擊修改后完成對屏幕序列號的修改（注：此功能在修改序列號時，讀取屏幕顯示的機器碼，修改對應的屏幕序列號）。（注意：“系統設置”按鈕只有在輸入管理員密碼后才能操作，遙控器只有在多媒體通道下才有用，默認的管理員密碼為111111、可自行修改，請牢記修改后的密碼）

3、單機操作：

圖4是單機操作的相關選項

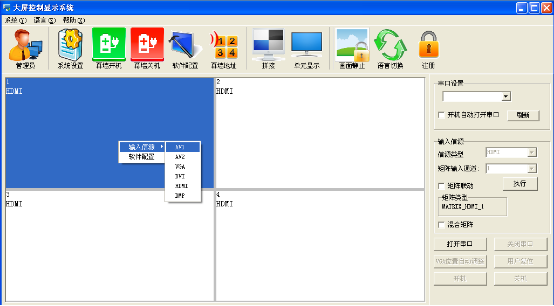

選擇單個或多個拼接單元進行開機/關機和單機鼠標右擊對輸入信號進行設置，也可以點擊“圖像凍結”可以凍結當前的圖像，再次點擊解除靜像。

圖4

4、拼接操作：

拼接操作見圖5

選擇多個拼接單元，2x2為例，選中4個屏后，在信源中選擇信號源，單擊“執行”按鈕完成拼接，點擊“圖像凍結”可以凍結當前畫面，再次點擊解除靜像。

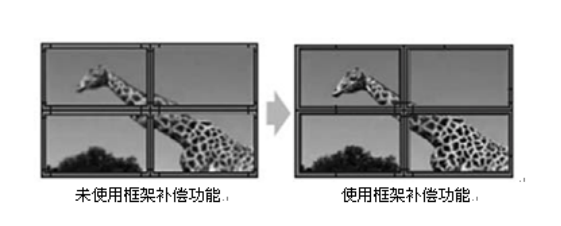

拼接后，拼接單元與拼接單元之間有一個物理的邊縫，可以通過勾選“消除邊框”，并設置相應值來實現圖像的連貫性（注：邊框的值根據屏的物理邊框來設置。例：LTI460HA03的邊框是10MM，在此處設置的值就應該為10）。去掉邊框后的效果見圖5

圖5

5、大屏拼接、信源選擇：

或者選擇信源，點擊快捷圖標

6、矩陣聯動

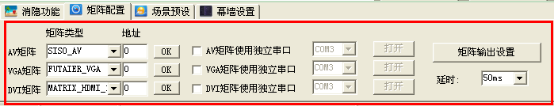

1）、勾選：矩陣聯動，選擇矩陣輸入通道號

2）、選擇矩陣型號，配置矩陣ID

（注：不同的矩陣選擇延時時間不同）

7、場景預設

場景預設見圖6

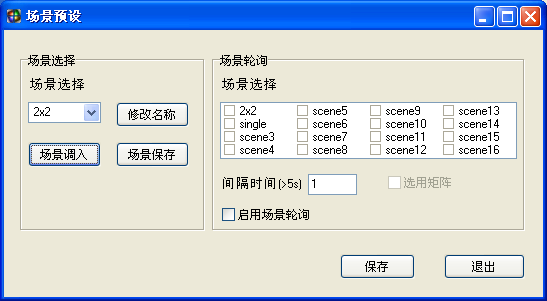

支持16種場景模式保存，可以更改模式名稱。選擇要保存的模式，設置完成后點擊“保存模式”。“調用模式”可以調用用戶保存過的模式、跟據有需求用戶的還可以啟用場景輪詢模式

圖6

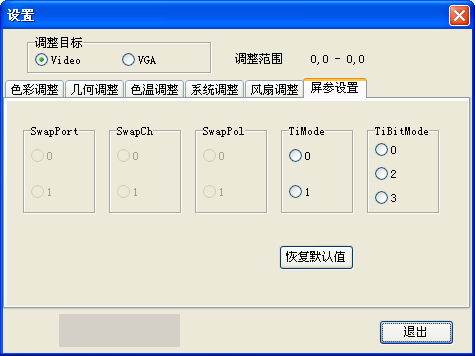

8、系統設置

點擊系統設置見圖7

（注：只有管理員的身份才能訪問系統設置、密碼：111111）

在本菜單里，有Video和VGA兩個選項，在設置時選擇不同的信號源進行設置

以下每項設置都在拼接單元上都會有相應的顯示

1）、色彩調整

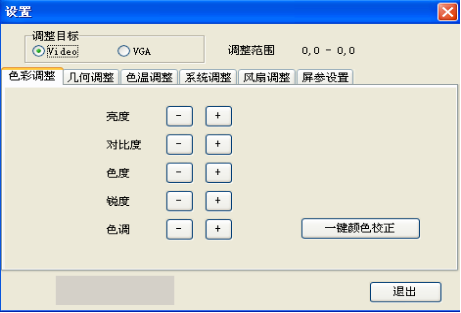

選Video時可以對“亮度”、“對比度”、“色度”、“銳度”、“色調”、“一鍵顏色校正”進行設置

選VGA時只能設置“亮度”、“對比度”、“一鍵顏色校正”見圖7

圖7

2）、幾何調整:

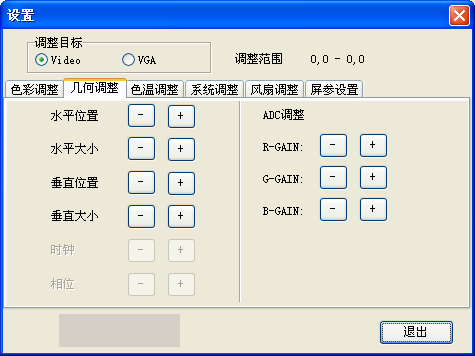

本菜單在選擇Video時可對“水平位置/大小”和“垂直位置/大小”進行設置，VGA時 “時鐘”、“相位”、“水平位置”和“垂直位置”設置。見圖8

圖8

3）、色溫調整:

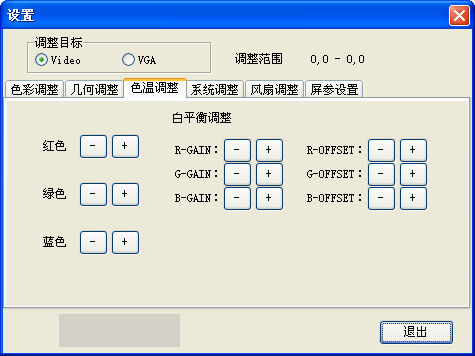

選Video/VGA時可以對紅綠藍進行色溫設置.見圖9

圖9

4）、系統調整

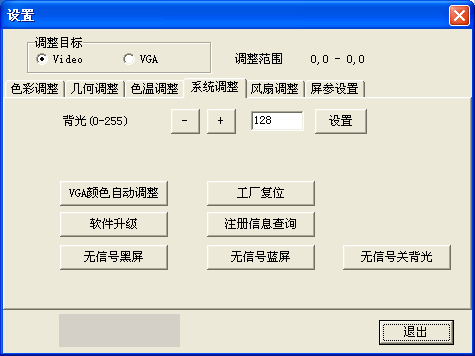

在此菜單下可以對機器的固化軟件進行設置，包括背光亮度調節、無信號藍/黑屏模式、軟件升級、VGA的位置/顏色自動調整等功能。見圖10

圖10

5）、名詞解釋：

背光亮度：用來調節LCD燈管亮度，與信號無關。

VAG顏色自動調整：當在VGA狀態時抓到的值不正確，顏色顯示不正常時，點擊該按鈕重新抓取，可重復多次點擊（注：在拼接單元單屏顯示時使用）。

無信號藍屏：當點擊此按鈕后，藍屏模式打，在沒有信號時，顯示為藍屏。接信號后正常顯示。

信號黑屏：當點擊此按鈕后，黑屏模式打，在沒有信號時，顯示為黑屏。接信號后正常顯示（注：此功能在一些如夜場等特殊場合時較為實用）。

用戶復位：在設置混亂后，可點擊此按鈕恢復到機器出廠時的狀態。

（注;沒得到廠家允許，不得用戶復位）

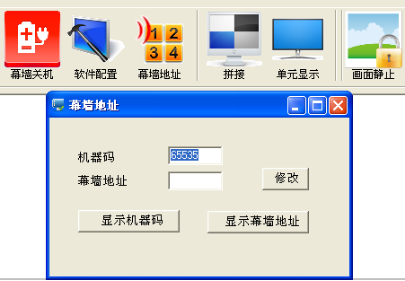

幕墻地址（即拼接控制盒地址）更改：所有拼接控制盒在出廠時的地址均為1、用戶要根據自己的需求來設置地址，先顯示屏幕機器碼，在屏幕的下方，如下圖，設置對應屏幕地址，點擊修改后完成對地址的修改

圖11 圖12

機器碼顯示機器碼和屏幕地址

6）.在控制軟件中把所顯示出來的機器碼、屏幕地址填寫到相應的框中然后點擊修改就可以了,我們出廠的所有顯示屏幕地址都是默認001

例如以2X2拼接幕為列從左到右數如圖11中的機器碼15569顯示的是第四塊屏幕，那么就把15569填寫到機器碼框中.幕墻地址框中就改成4，點擊修改，然后關掉完成再進行下一個修改.

軟件升級：將我公司相關人員給的軟件MERGE.bin拷至U盤的根目錄下，不要更改文件名。將U盤插入U(xiǎn)SB接口，點軟件升級，此時屏幕變?yōu)樗{(lán)屏，在右上角顯示軟件更新的進度，同時電源指示燈會綠/橙交替閃爍，升級完成后會自動重啟（注：此功能在升級過程中，請勿斷電和拔插U盤，否則將損壞機器）。

7)、風扇調整:

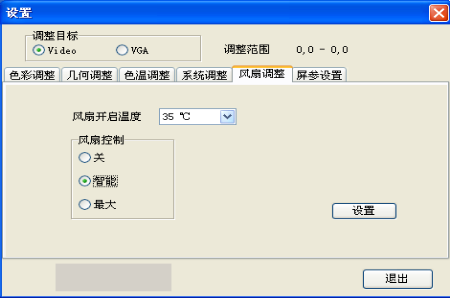

此菜單下對風扇控制:“關”、“智能”和“最大”溫度進行設置、見圖14
